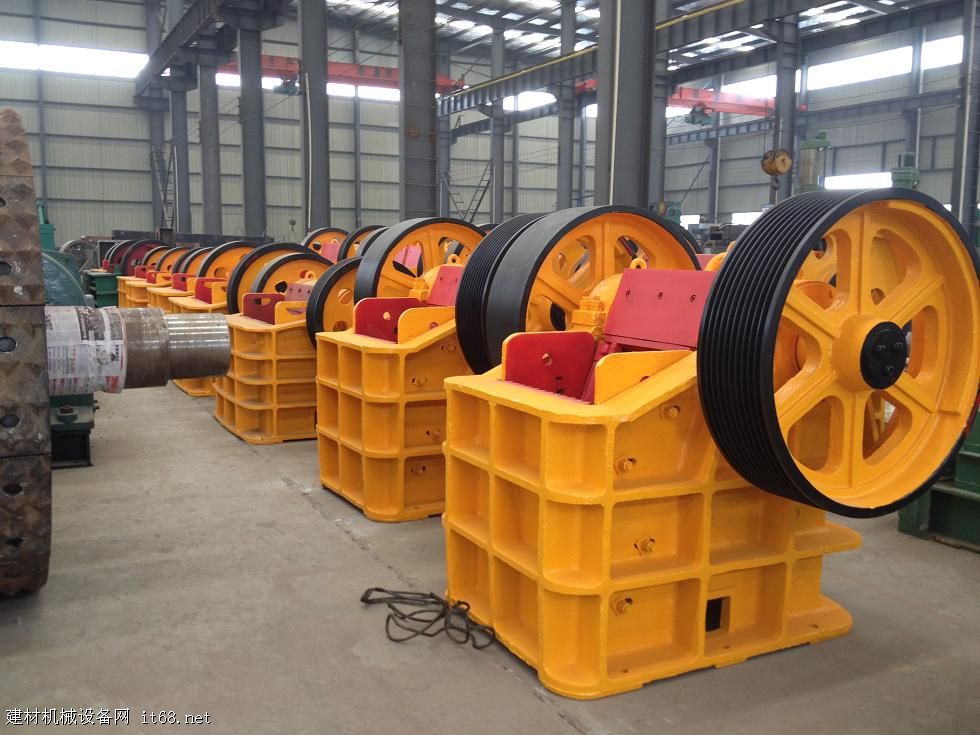

PE颚式破碎机

PE颚式破碎机适宜于破碎各种矿石、矿渣和混凝土等中高硬度脆性物料，颚式破碎机用于破碎各种矿物和岩石的第一道工序，可一次性加工抗压强度不高于320兆帕至中等粒度的各种矿物。它常与圆锥破碎机、反击式破碎机、制砂机等配套砂石生产线，被广泛应用于冶金、矿山、化工、水泥、建筑、电力、水利、交通、耐火材料及陶瓷等行业的粗碎和中细碎作业中。

河卵石、方解石、石英石、大理石、鹅卵石、膨润土、铁矿石、青石、山石、水渣、石灰石、风化砂、辉绿岩、花岗岩、玄武岩等

120-1500mm: 进料粒度

1-2200t/h: 处理能力

5.5-400kw: 功率

15713668987

— 产品介绍 —

颚式破碎机主要用于破碎抗压强度在320MPa以下的矿石材料，破碎比大，效率高，处理量大，性能稳定，是目前普遍使用的破碎机。河南创申环保生产的PE颚式破碎机采用具有过载保护功能的复摆颚式破碎机设计原理，机械遇到过载材料破碎时，可以通过肘旋转装置自动折断，避免突然增加负荷对机体的冲击。颚式破碎机用于破碎多种矿物岩石的第一道工序，常与圆锥破碎机、反击式破碎机、制砂机等组成一整套砂石生产线，广泛应用于冶金、水利、交通、矿山等领域。

— 产品优势 —

整体钢架底座：采用飞轮设计，有效减少震动，机器运转更平稳，同时电机座和主机一体化结构，使安装更加简便，节约占用空间、降低使用成本。

易操作易保养：采用垫片式排料调整装置，集中润滑系统，易操作易保养；颚板为对称结构，磨损后可上下对调使用，增长使用周期，节约更换成本。

耐受强力冲击强：分体式焊接铸钢机架，结构简单，耐冲击能力强；重型偏心轴和轴承，保证了动颚总成的耐冲击性；动颚上方安装重型护板，以承受物料的强力冲击。

过载保护机制：设备在工作时，可能会有超过其破碎能力的物料进入，这些物料会对设备运行产生不良影响，甚至会损毁设备，此时肘板会自行断裂，保护设备不受破坏。

高质材料精加工：颚板、边护板材质为高锰钢，肘板材质为灰铸铁，偏心轴材质为高强度锻钢，经过多次精密的机械加工、热处理和探伤检查制成，具有足够的刚度和强度。

排料调整方便：破碎腔采用对称“V”形结构，使实际进料口宽度与名义进料口宽度相一致，更利于快捷方便的调整排料口，其中设备还装有楔块排料口调整装置，更简单、安全和快捷。

— 产品原理 —

颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成。颚式破碎机破碎方式为曲动挤压型。工作时，PE颚式破碎机的电机驱动皮带和皮带轮，通过偏心轴使动颚前后上下摆动。当动颚推动动颚板向定颚板运动时，物料被粉碎或压碎。当动颚和动颚板在偏心轴和弹簧的作用下后退时，先前粉碎或切碎的材料从颚板下排出口排出。随着电机的不断转动而破碎机动颚作周期性的粉碎和出料，从而实现批量生产。

— 技术参数 —

型号	给料口尺寸 (mm)	最大进料粒度(mm)	排料口调整范围 (mm)	处理能力 (t/h)	功率 (kW)	外形尺寸 L×W×H(mm)	重量 (t)
PE150×250	150×250	125	10-40	1-3	5.5	720×660×850	0.8
PE250×400	250×400	210	20-60	5-20	15	1300×1090×1270	2.8
PE400×600	400×600	340	40-100	16-60	30	1730×1730×1630	7
PE500×750	500×750	425	50-100	40-110	55	1980×2080×1870	12
PE600×900	600×900	500	65-160	50-180	75	2190×2206×2300	17
PE750×1060	750×1060	630	80-140	110-320	110	2660×2430×2800	29
PE900×1200	900×1200	750	95-165	220-450	132	3380×2870×3330	52
PE1000×1200	1000×1200	850	195-265	315-500	132	3480×2876×3330	55
PE1200×1500	1200×1500	1020	150-350	400-800	160-220	4200×3300×3500	100.9
PE1500×1800	1500×1800	1200	220-350	500-1000	280-355	5160×3660×4248	122
PEX150×750	150×750	120	18-48	8-25	15	1200×1530×1060	3.8
PEX250×1000	250×1000	210	25-60	16-52	37	1560×1950×1390	7
PEX250×1200	250×1200	210	25-60	20-61	45	2140×1660×1500	9.7
PEX300×1300	300×1300	250	20-90	16-105	55	2720×1950×1600	15.6
