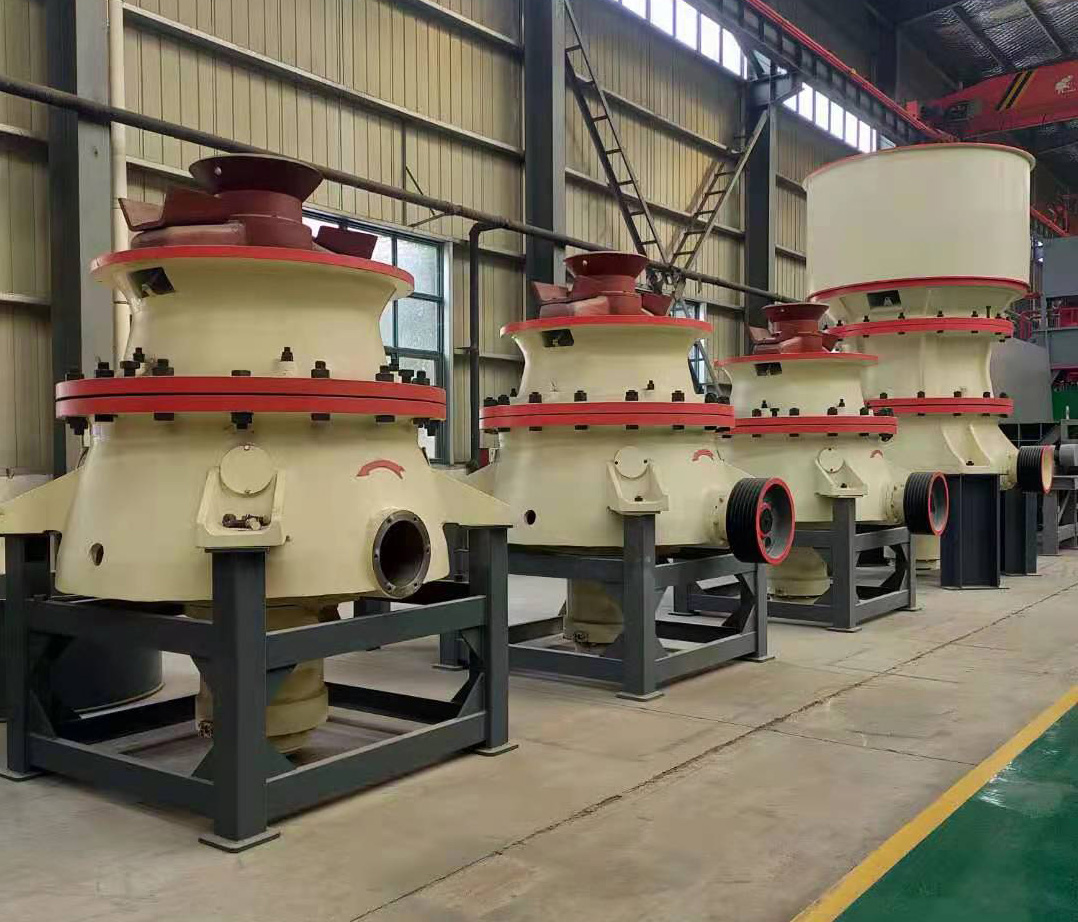

NHS圆锥破碎机

NHS系列圆锥破碎机的专利技术在于将更高的转速与冲程结合，从而使NHS系列圆锥破碎机的额定功率和通过能力大大提高，成为相同规格中生产能力最大的破碎机。通过广泛的半工业和原型机测试，HS系列圆锥破碎机的破碎技术能够用较少或者较小的设备，在最小的空间中得到最大产量。

河卵石、方解石、石英石、大理石、鹅卵石、膨润土、铁矿石、青石、山石、水渣、石灰石、风化砂、辉绿岩、花岗岩、玄武岩等

90-400mm: 进料粒度

120-900t/h: 处理能力

90-1000kw: 功率

15713668987

— 产品介绍 —

NHS圆锥破碎机，是河南创申公司在传统的多缸液压圆锥破碎机主轴固定、偏心套绕主轴旋转、分层破碎原理的基础上，结合中国矿石材料性能，优化设计推出的全新一代高性能NHS多缸液压圆锥破碎机，该设备集机械、液压、电气、智能、自动化等技术为一体，适用于破碎中等和中等硬度以上的各种矿石和岩石等，在传统多缸液压圆锥破主轴固定、偏心包围主轴旋转结构和层压破碎原理的基础上，NHS圆锥破碎机对设备结构进行了突破性的优化，配套设计的液压润滑系统在保证设备可靠运行的同时，操作控更加智能、人性化。破碎效率高，生产成本低，维护调试方便，破碎产品粒型优良，是矿山行业的主流破碎设备。

— 产品优势 —

机架和主轴采用高强度合金钢精密铸造锻造而成，坚固耐用，适用于破碎中硬材料。

采用层压破碎原理，物料之间发生破碎，破碎效率高，颗粒形状优良，是生产优质砂石骨料的伴侣。

所有零件都可以从顶部或侧面拆卸和维护。方便更换动锥衬套和定锥衬套，无需拆卸车架和紧固螺栓。

主轴固定，偏心套绕主轴转动，可承受更大的破碎力。合理的偏心距、腔型和运动参数配合的是珠联璧合，大大提高了生产能力和工作效率。

设有多个中碎和细碎腔体，只需更换相应腔体的衬板等少数零件即可实现腔体之间的切换，更好地满足中碎和细碎的工艺要求，实现一机多用。

采用可编PLC程控制器电气系统，提供报警和显示运行参数，操作员可以实时了解破碎机的运行情况，从而简化生产线的操作，降低操作风险，提高破碎生产线的安全性能。

— 产品原理 —

液压圆锥破碎机由上机架和固定圆锥、调整环、下机架、固定中心轴、动圆锥和球面瓦、偏心套和扇形齿轮、小齿轮和水平轴、外围液压缸、液压站和润滑站组成。工作时，电机的转动带动皮带轮或联轴器、传动轴和圆锥部分，使偏心轴在轴线下做周期性摆动运动。物料从进料口进入破碎腔后，受到偏心轴和碾压砂浆壁的冲击、挤压、研磨和揉搓，导致破碎。液压安全系统可以在机器出现过铁故障或闷车现象时，通过液压将故障物体从支撑套和固定锥顶部清除，不仅起到了很好的安全作用，而且大大降低了维修率，提高了生产效率。

— 技术参数 —

型号	腔型	最大给料尺寸(mm)	排料口范围（mm）	电机功率（kW）	生产能力（t/h）开路循环，紧边排料口
					10mm	13mm	16mm	19mm	22mm	25mm	32mm	38mm	45mm	51mm
NHS200	F	95	13-26	132	90-120	120-150	140-180	150-190	160-200	170-220	190-235	210-250
	M	125	16-32
	C	185	22-38
NHS300	F	107	13-32	200	115-140	150-185	180-220	200-240	220-260	230-280	250-320	300-380	350-440
	M	150	16-38
	C	211	22-45
	EC	233	26-51
NHS400	F	111	16-38	315	140-175	185-230	225-280	225-320	275-345	295-370	325-430	360-490	410-560	465-630
	M	198	22-45
	C	252	26-51
	EC	299	32-51
NHS500	F	133	16-38	355	175-220	230-290	280-350	320-400	345-430	365-455	405-535	445-605	510-700	580-790
	M	204	22-45
	C	286	26-51
	EC	335	32-51
NHS800	F	219	16-38	630	260-335	325-425	385-500	435-545	470-600	495-730	545-800	600-950	690-1050	785-1200
	M	267	22-45
	C	294	26-51
	EC	353	32-51
